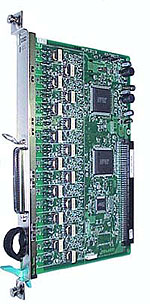

KX-TDA0170 Плата 8-и гибридных внутренних линий

KX-TDA0170

Цена: 6900 руб.

8-портовая плата цифровых гибридных внутренних линий. Плата KX-TDA0170 предназначена для работы в составе цифровых АТС KX-TDA100, KX-TDA200, KX-TDA600. Плата KX-TDA0170 обеспечивает подключение цифровых системных телефонов серии KX-T76xx, консолей прямого доступа KX-T7640, аналоговых системных телефонов, системы речевой почты KX-TVM, базовых станций с интерфейсом цифрового телефона KX-TDA0141, аналоговых телефонов, факсов, автоответчиков и модемов. К одному гибридному порту можно подключить одновременно три независимых телефона: два системных цифровых телефона серии KX-T76xx и обычный аналоговый телефон.

Максимальное количество плат KX-TDA0170 в АТС:
KX-TDA100 - 6
KX-TDA200 - 8
KX-TDA600 - 40

Максимальная удаленность цифрового телефона 76-й серии - 720 м по кабелю "витая пара" диаметром 0,5 мм.

Максимальная удаленность второго цифрового телефона подключенного через DXDP разъем - 50 м по кабелю "витая пара" диаметром 0,5 мм.

Максимальная удаленность базовой станции KX-TDA0141 - 347 м по кабелю "витая пара" диаметром 0,5 мм

Максимальная удаленность аналогового телефона - 1128 м по кабелю "витая пара" диаметром 0,5 мм

Индикация состояния платы KX-TDA0170:

Не горит: питание выключено
Горит зеленым: нормальный рабочий режим (все порты свободны)
Мигает зеленым (60 раз в минуту): нормальный рабочий режим (используется порт)
Мигает оранжевым: обнаружено подключение базовой станции с интерфейсом цифрового телефона (при запуске базовой станции с интерфейсом цифрового телефона)
Горит красным: неисправность (или перезапуск)
Мигает красным (60 раз в минуту): нерабочее состояние

Плата KX-TDA0170 подключается к АТС с помощью 25-и парного кабеля типа "амфенол".

Схема подключения KX-TDA0170 приведена в таблице:

Пара	Контакт	Цвет провода	Назначение
1	26	БЕЛ./СИН.	Порт 1 аналогов.
1	1	СИН./БЕЛ.	Порт 1 аналогов.
2	27	БЕЛ./ОРЖ.	Порт 1 цифр.
2	2	ОРЖ./БЕЛ.	Порт 1 цифр.
3	28	БЕЛ./ЗЕЛ.
3	3	ЗЕЛ./БЕЛ.
4	29	БЕЛ./КОР.	Порт 2 аналогов.
4	4	КОР./БЕЛ.	Порт 2 аналогов.
5	30	БЕЛ./СЕР.	Порт 2 цифр.
5	5	СЕР./БЕЛ.	Порт 2 цифр.
6	31	КР./СИН.
6	6	СИН./КР.
7	32	КР./ОРЖ.	Порт 3 аналогов.
7	7	ОРЖ./КР.	Порт 3 аналогов.
8	33	КР./ЗЕЛ.	Порт 3 цифр.
8	8	ЗЕЛ./КР.	Порт 3 цифр.
9	34	КР./КОР.
9	9	КОР./КР.
10	35	КР./СЕР.	Порт 4 аналогов.
10	10	СЕР./КР.	Порт 4 аналогов.
11	36	ЧЕР./СИН.	Порт 4 цифр.
11	11	СИН./ЧЕР.	Порт 4 цифр.
12	37	ЧЕР./ОРЖ.
12	12	ОРЖ./ЧЕР.
13	38	ЧЕР./ЗЕЛ.	Порт 5 аналогов.
13	13	ЗЕЛ./ЧЕР.	Порт 5 аналогов.
14	39	ЧЕР./КОР.	Порт 5 цифр.
14	14	КОР./ЧЕР.	Порт 5 цифр.
15	40	ЧЕР./СЕР.
15	15	СЕР./ЧЕР.
16	41	ЖЕЛ./СИН.	Порт 6 аналогов.
16	16	СИН./ЖЕЛ.	Порт 6 аналогов.
17	42	ЖЕЛ./ОРЖ.	Порт 6 цифр.
17	17	ОРЖ./ЖЕЛ.	Порт 6 цифр.
18	43	ЖЕЛ./ЗЕЛ.
18	18	ЗЕЛ./ЖЕЛ.
19	44	ЖЕЛ./КОР.	Порт 7 аналогов.
19	19	КОР./ЖЕЛ.	Порт 7 аналогов.
20	45	ЖЕЛ./СЕР.	Порт 7 цифр.
20	20	СЕР./ЖЕЛ.	Порт 7 цифр.
21	46	ФИЛ./СИН.
21	21	СИН../ФИЛ.
22	47	ФИЛ./ОРЖ.	Порт 8 аналогов.
22	22	ОРЖ./ФИЛ.	Порт 8 аналогов.
23	48	ФИЛ./ЗЕЛ.	Порт 8 цифр.
23	23	ЗЕЛ./ФИЛ.	Порт 8 цифр.
24	49	ФИЛ./КОР.
24	24	КОР./ФИЛ.
25	50	ФИЛ./СЕР.
25	25	СЕР./ФИЛ.
