Цифровая IP-АТС Panasonic KX-TDA30RU
Младшая модель линейки цифровых АТС серии KX-TDA - телефонная станция Panasonic KX-TDA30 является полноценной современной мини-АТС с поддержкой IP телефонии (протоколы H.323 и SIP). Оптимальное применение для этой АТС - это филиалы крупных компаний, связанных с головным офисом каналами QSIG или по IP сети, небольшие компании, ценящие преимущества цифровых АТС, таких как возможность подключения цифровых внешних линий, IP телефонов и микросотовой сети DECT. Эта мини-АТС также является наилучшим решением для загородных домов и коттеджей, в которых требуется развернуть недорогую микросотовую сеть DECT.
Начальная емкость АТС - 0 внешних линий, 4 супергибридных порта (функция DXDP - к супергибридному порту можно подключить одновременно 2 цифровых аппарата 76-й серии и один аналоговый телефон, а также базовую станцию DECT).
Оптимальная емкость мини-АТС Panasonic KX-TDA30RU - до 12 внешних линий, до 24 внутренних линий.
Конструктивно АТС выполнена в виде системного блока размерами 275х376х117 мм, который может быть закреплен на стене или установлен в 19" стойке.
Интерфейсы внешних линий KX-TDA30:
- Аналоговые двухпроводные внешние линии (СО)
- ISDN BRI / ISDN BRI QSIG
- VoIP H.323 v.2
- VoIP SIP
Интерфейсы внутренних линий KX-TDA30:
- Цифровые системные телефоны. Поддерживаются все модели системных телефонов Panasonic серии KX-T. Максимальная длина линии по кабелю типа "витая пара" - 500 м
- Аналоговые телефоны. Максимальная длина линии по кабелю типа "витая пара" - 1128 м
- Системные IP телефоны Н.323
- Беспроводные абоненты микросотовой сети DECT
Рекомендуемые модели системных телефонов
KX-T7630
KX-T7633
KX-T7636
KX-T7665
KX-T7640
Платы расширения и слоты АТС KX-TDA30

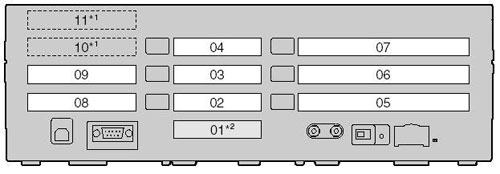

Несмотря на то, что это самая младшая из линейки цифровых АТС, правильно сконфигурировать ее значительно сложнее чем старшие модели. Это связано с тем, что слоты этой АТС не универсальные, каждый слот предназначен для разных плат расширения, есть ряд ограничений на максимальное количество тех или иных плат, в некоторых конфигурациях потребуются либо дополнительный блок питания, либо карта расширения памяти, либо и то и другое вместе. Поэтому мы настоятельно рекомендуем обращаться к специалистам для расчета конфигурации этой мини-АТС. Ниже приведена схема расположения слотов АТС KX-TDA30 и таблица возможных плат расширения и компонентов телефонной станции.
*1 Слоты 10 и 11 предназначены только для плат без внешних портов. Поэтому эти
слоты не имеют съемных защитных заглушек.
*2 Слот 01 используется для предварительно установленных супергибридных
портов. Установка системной платы здесь не предусмотрена.
Технические характеристики АТС KX-TDA30RU
|
|
KX-TDA30
|
|
Внутренние линии (всего)1
|
52
|
|
Аналоговые (обычные телефоны и факсы)
|
24
|
|
Цифровые (системные телефоны и консоли)
|
48
|
|
VoIP системные телефоны
|
4
|
|
Внешние линии (всего)1
|
16
|
|
Аналоговые (СО)
|
12
|
|
ISDN BRI / ISDN BRI QSIG
|
6
|
|
VoIP H.323 v.2
|
4
|
|
VoIP SIP
|
8
|
|
Мобильные абоненты DECT
|
28
|
|
Базовые станции DECT
|
4 (8)2
|
|
Домофоны
|
4
|
|
Внешние устройства / Дверные замки
|
4
|
|
Внешние датчики
|
4
|
|
Каналы DISA / OGM
|
2
|
|
Конференц-связь
|
8 (32)2
|
|
План нумерации
|
1-4
|
|
Интерфейс USB 1.1
|
1
|
|
Интерфейс RS-232C
|
1
|
|
Модем для удаленного администрирования
|
1
|
|
Разъем для внешнего источника музыки (линейный вход)
|
1
|
|
Разъем для внешнего динамика оповещения (линейный выход)
|
1
|
|
Разъем батареи резервного питания
|
1
|
|
Электропитание
|
110-240 В, 50-60 Гц
|
|
Энергопотребление (среднее), Вт
|
55
|
|
Размеры, мм
|
275х376х117
|
|
Вес, кг
|
3,5
|
Примечания:
1) Указаны предельно возможные значения
2) В случае установки платы дополнительной памяти
Платы расширения АТС KX-TDA30RU
|
KX-TDA3180
|
Плата 4 внешних аналоговых СО линий
|
|
KX-TDA3280
|
Плата BRI 2 порта
|
|
KX-TDA3480
|
Плата внешних линий VoIP H.323 4 канала. Соответствует протоколу VoIP H.323 V.2 и стандартам кодирования ITU-T G.729a, G.723.1 и G.711
|
|
KX-TDA3450
|
Плата внешних линий VoIP SIP 4 канала. Соответствует протоколам RFC 3261, 3262, 3264, 3311 и 4028 и стандартам кодирования ITU-T G.729a/b и G.711.
|
|
KX-TDA3451
|
Плата DSP. Устанавливается на плате VoIP SIP
|
|
KX-TDA3171
|
Плата 4 цифровых портов
|
|
KX-TDA3172
|
Плата 8 цифровых портов
|
|
KX-TDA3173
|
Плата 4 аналоговых портов
|
|
KX-TDA3174
|
Плата 8 аналоговых портов
|
|
KX-TDA3470
|
Плата 4 IP системных телефонов Соответствует системному протоколу Panasonic и стандартам кодирования ITU-T G.729a и G.711
|
|
KX-TDA3105
|
Плата дополнительной памяти для увеличения памяти системы, удвоения числа системных телефонов, 32-х сторонней конференции Устанавливается в слоте MEC.
|
|
KX-TDA3161
|
4-портовая плата домофона для 4-х домофонов, 4-х электромеханических дверных замков или внешних устройств (реле) и 4-х внешних датчиков
|
|
KX-TDA3166
|
8-канальная плата для эхоподавления в режиме конференц-связи
|
|
KX-TDA3168
|
Плата Caller ID для внутренних аналоговых телефонов
|
|
KX-TDA3191
|
Плата DISA / OGM 2 канала
|
|
KX-TDA3192
|
Плата голосовой почты 2 канала
|
|
KX-TDA3193
|
Плата Caller ID для внешних линий 4 канала
|
|
KX-TDA3196
|
Плата аналогового модема для удаленной связи ATC. Поддерживает ITUT V.90
|
|
KX-TDA3920
|
SD карта ПО с расширенными функциями (интеграция мобильных телефонов, сетевая ICD группа, NDSS и пр.)
|
|
KX-A236
|
Дополнительный блок питания
|
|
KX-A244
|
Крепеж в 19” стойку
|
|
