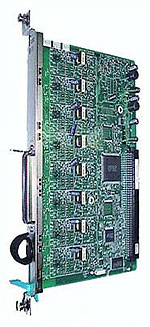

KX-TDA0171 Плата 8-и цифровых внутренних линий

KX-TDA0171 Плата 8-и цифровых внутренних линий

KX-TDA0171
Цена: 16610 руб.

8-портовая плата цифровых внутренних линий. Плата KX-TDA0171 предназначена для работы в составе цифровых АТС KX-TDA100, KX-TDA200, KX-TDA600. Плата KX-TDA0171 обеспечивает подключение цифровых системных телефонов серии KX-T76xx, консолей прямого доступа KX-T7640, системы речевой почты KX-TVM, базовых станций с интерфейсом цифрового телефона KX-TDA0141.

Максимальное количество плат KX-TDA0171 в АТС:
KX-TDA100 - 6
KX-TDA200 - 8
KX-TDA600 - 40

Максимальная удаленность цифрового телефона 76-й серии - 720 м по кабелю "витая пара" диаметром 0,5 мм.

Максимальная удаленность второго цифрового телефона подключенного через DXDP разъем - 50 м по кабелю "витая пара" диаметром 0,5 мм.

Максимальная удаленность базовой станции KX-TDA0141 - 347 м по кабелю "витая пара" диаметром 0,5 мм

Максимальная удаленность аналогового телефона - 1128 м по кабелю "витая пара" диаметром 0,5 мм

Индикация состояния платы KX-TDA0171:

  • Не горит: питание выключено
  • Горит зеленым: нормальный рабочий режим (все порты свободны)
  • Мигает зеленым (60 раз в минуту): нормальный рабочий режим (используется порт)
  • Мигает оранжевым: обнаружено подключение базовой станции с интерфейсом цифрового телефона (при запуске сотовой станции с интерфейсом цифрового телефона)
  • Горит красным: неисправность (или перезапуск)
  • Мигает красным (60 раз в минуту): нерабочее состояние
Плата KX-TDA0171 подключается к АТС с помощью 25-и парного кабеля типа "амфенол".

Схема подключения KX-TDA0171 приведена в таблице:
Пара
Контакт
Цвет провода
Назначение
1
26
БЕЛ./СИН.

1
СИН./БЕЛ.

2
27
БЕЛ./ОРЖ.
Порт 1 цифр.
2
ОРЖ./БЕЛ.
3
28
БЕЛ./ЗЕЛ.

3
ЗЕЛ./БЕЛ.

4
29
БЕЛ./КОР.

4
КОР./БЕЛ.

5
30
БЕЛ./СЕР.
Порт 2 цифр.
5
СЕР./БЕЛ.
6
31
КР./СИН.

6
СИН./КР.

7
32
КР./ОРЖ.

7
ОРЖ./КР.

8
33
КР./ЗЕЛ.
Порт 3 цифр.
8
ЗЕЛ./КР.
9
34
КР./КОР.

9
КОР./КР.

10
35
КР./СЕР.

10
СЕР./КР.

11
36
ЧЕР./СИН.
Порт 4 цифр.
11
СИН./ЧЕР.
12
37
ЧЕР./ОРЖ.

12
ОРЖ./ЧЕР.

13
38
ЧЕР./ЗЕЛ.

13
ЗЕЛ./ЧЕР.

14
39
ЧЕР./КОР.
Порт 5 цифр.
14
КОР./ЧЕР.
15
40
ЧЕР./СЕР.

15
СЕР./ЧЕР.

16
41
ЖЕЛ./СИН.

16
СИН./ЖЕЛ.

17
42
ЖЕЛ./ОРЖ.
Порт 6 цифр.
17
ОРЖ./ЖЕЛ.
18
43
ЖЕЛ./ЗЕЛ.

18
ЗЕЛ./ЖЕЛ.

19
44
ЖЕЛ./КОР.

19
КОР./ЖЕЛ.

20
45
ЖЕЛ./СЕР.
Порт 7 цифр.
20
СЕР./ЖЕЛ.
21
46
ФИЛ./СИН.

21
СИН../ФИЛ.

22
47
ФИЛ./ОРЖ.

22
ОРЖ./ФИЛ.

23
48
ФИЛ./ЗЕЛ.
Порт 8 цифр.
23
ЗЕЛ./ФИЛ.
24
49
ФИЛ./КОР.

24
КОР./ФИЛ.

25
50
ФИЛ./СЕР.

25
СЕР./ФИЛ.
